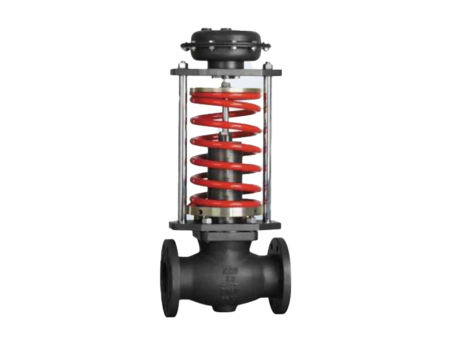

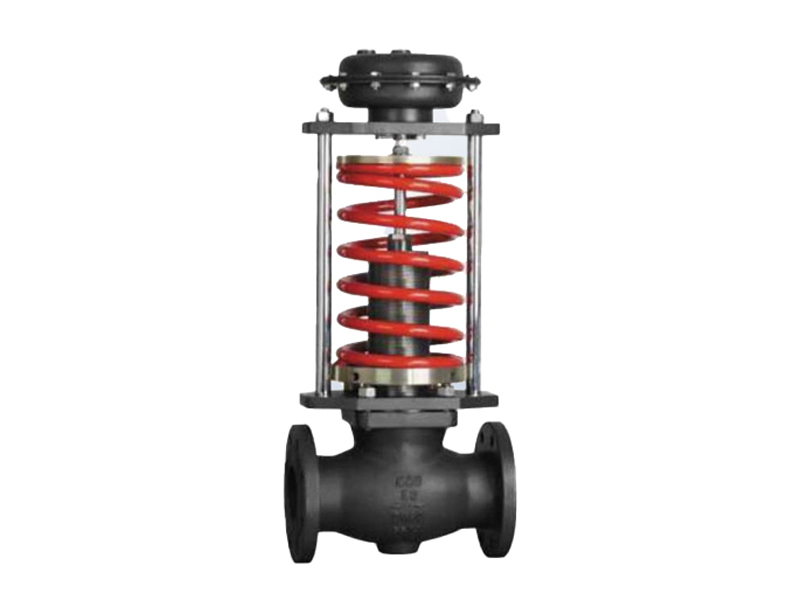

ZZYP-16C 铸钢自力式压力调节阀

一、 用途与特点

    ZZY型自力式压力调节阀（简称调压阀）是利用被调介质自身能量实现自动调节的执行器产品。该产品大特点，能在无电、无气的场所工作，是一种节能产品。压力设定值可在运行中随意调整。常规产品采用快开流量特性，亦可采用线性、等百分比流量特性。动作灵敏，减压比一般情况下大可达10，小为1.25，广泛应用于石油、化工、电力、冶金、食品、轻纺、居民楼群等各种工业设备中的气体、液体、蒸汽等介质低压差减压、稳压（用于控制阀后压力），或泄压、稳压（用于控制阀前压力）的自动控制。

二、 结构与原理

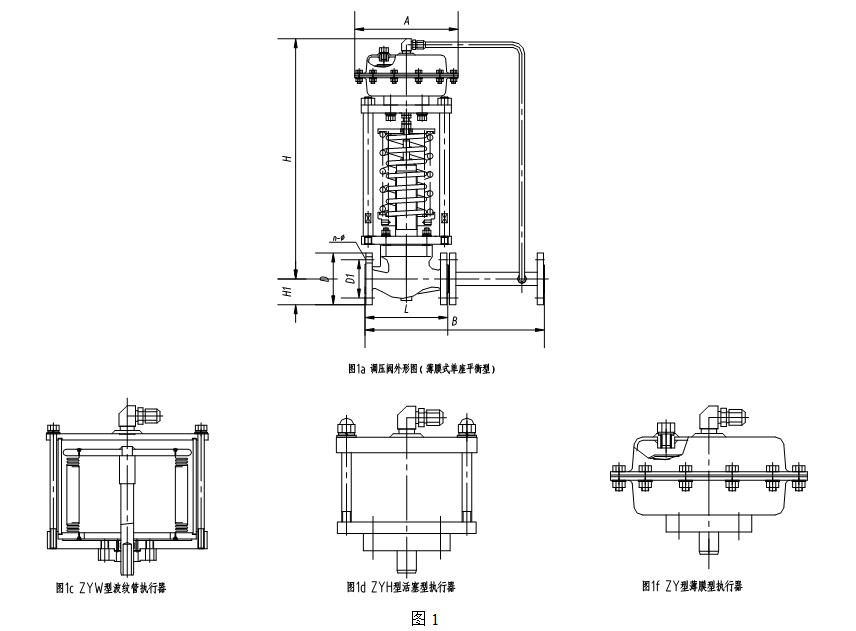

 1、结构（图1）

调压阀主要由执行机构、调节机构、导压管与接管等四部分组成。执行机构有薄膜式（用于被调压力≤0.6Mpa）、活塞式（用于被调压力＞0.6Mpa）、波纹管式（用于高温或腐蚀性流体），调节机构为单座(波纹管平衡)型式(控制压力≤1.0MPa)。
