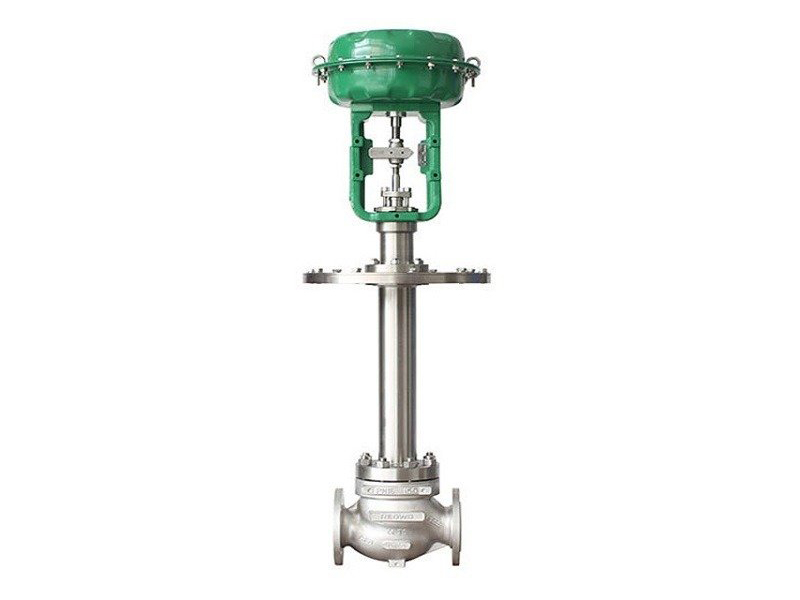

DWZJHP-16P 气动低温调节阀

一、概述

气动薄膜调节阀是工业生产过程中自动化控制系统的执行单元，它按照调节仪表的信号，改变阀门的开启度，从而达到对压力、温度、流量和液位等参数的调节。

气动薄膜调节阀具有体积小、结构简单、使用方便、防火、防爆和维修方便等优点，因此广泛用于化工、石油、冶金、电力、轻工等工业生产过程的自动调节和远程控制系统中。

二、构造及工作原理

1、  结构：气动薄膜调节阀由气动薄膜执行机构及调节阀两部分组成。新系列气动执行机构采用多弹簧结构。因此执行机构的高度大幅度降，重量也相应减轻，调节阀阀体部分是按流体动力学原理设计的低流阻阀体，额定流量系数增大了30%左右。气动薄膜调节阀具有气开、气关二种作用方式。气开、气关的选择主要从生产的安全出发，考虑到当输入信号中断时，阀门处在一个对系统开关状态。

2、  工作原理：气动薄膜调节阀的动作由调节器来的信号压力，输入气动薄膜执行机构的气室中产生推力，通过连接杆推动阀芯，产生相应位移一一即所谓行程，阀芯位置的变化使阀的流通截面积变化，从而达到调节介质流量之目的。
