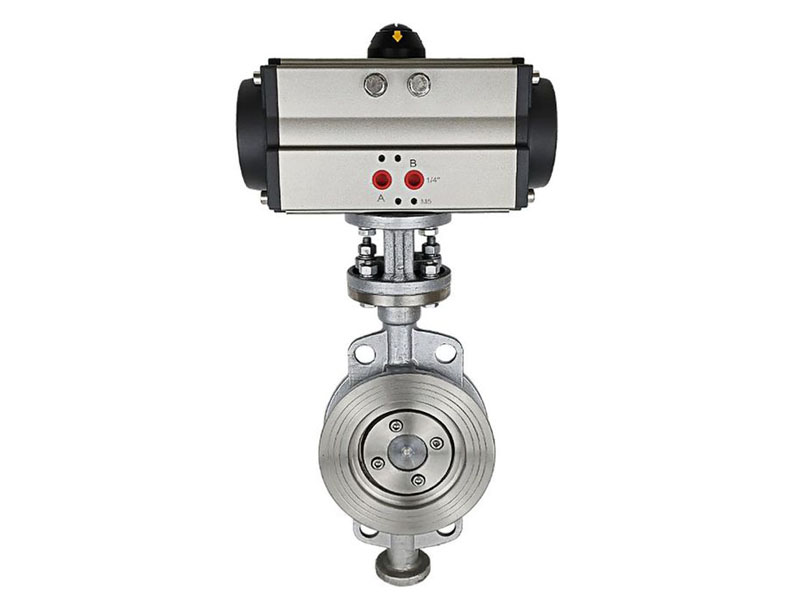

D673W-16P 气动对夹硬密封蝶阀

【产品名称：气动对夹硬密封蝶阀】
【产品型号：D673W-16P】
【产品材质：304、CF8】
【产品介绍】：
D673W-16P气动对夹硬密封蝶阀阀体采用304不锈钢（CF8）材质，具有多层次三偏心结构，气缸材料为铝合金，有GT、AT及AW气缸形式，更有单作用（弹簧复位）和双作用的开关形式，可带附件有：气缸电磁阀、气源三联件、反馈信号开关、阀位定位器及手动机构等。

【工作原理】：
气动对夹硬密封蝶阀将阀座中心线再与阀体中心线形成一个角位置，其偏置后的结果由此可见，当三偏心硬密封蝶阀处于完全开启状态时，其蝶板密封面会完全脱离阀座密封面，并且在蝶板密封面与阀体密封面之间形成一个与双偏心密封蝶阀相同的间隙Y，由于角位置的形成会使长、短半径转动的蝶板大、小半圆上，蝶板密封面转动轨迹的切线与阀座密封面形成一个1和2角。使蝶板启闭时蝶板密封面相对于阀座密封面渐出脱离和渐入压紧，从而减少了蝶板启闭时蝶阀密封副两密封之间的机械磨损和擦伤。该蝶阀从0度~90度开启时，蝶板的密封面会在开启瞬间立即脱离阀座密封面，只有在关闭的瞬间，其蝶板密封面才会接触并压紧阀座密封面。

【产品特点】：
1、密封圈由压板夹在蝶板上，易于安装、调节和更换。
2、蝶板流线设计、通杆、耐磨轴套等参数使本蝶阀耐温、耐压、耐磨、耐腐蚀。
3、是金属对金属线密封蝶阀，蝶板密封面采用堆焊不锈钢或堆焊硬质合金，密封面耐磨损。
4、三偏心结构做到了阀门开关时蝶板不刮擦阀座、阀杆的扭矩通过蝶板直接传递至密封面，蝶板与阀座无磨擦。
5、密封圈采用软硬层叠式不锈钢片和柔性石墨板的密封面，在低温和高温工况下均有密封性能。
