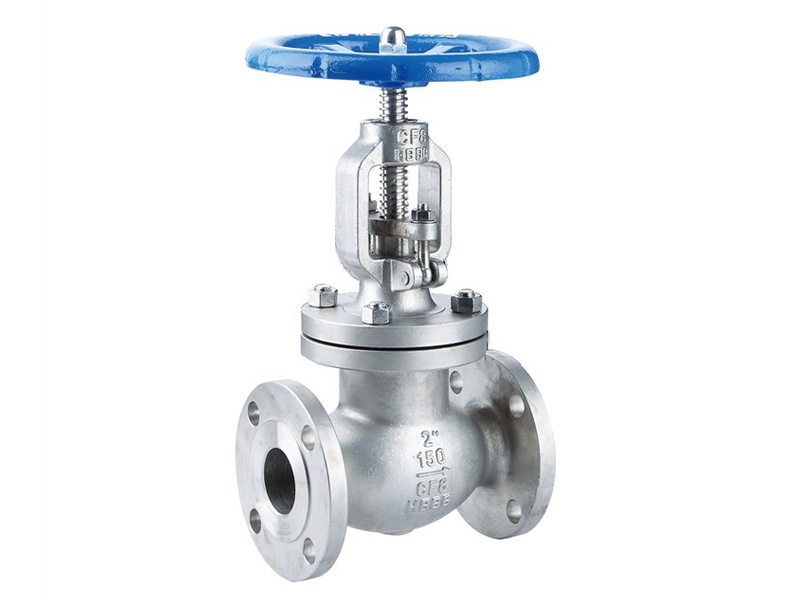

J41W-150LBP 不锈钢美标截止阀

价格：	价格面议
	更多信息
分享：

下一条： J41W-16P 不锈钢法兰截止阀

关键词： J41W-150LBP 不锈钢美标截止阀不锈钢美标截止阀美标截止阀

产品介绍

一、J41W美标不锈钢截止阀特点：

J41W美标截止阀主要用于气体、液体介质管路上作启闭器，接通或截断介质流，不适用于调节介质流量；具有流阻小，启闭较省力等优点，美标截止阀适用范围化工、石油、冶金、造纸、制药等行业。
1、结构简单，制造和维修比较方便。　　
2、工作行程小，启闭时间短。　　
3、密封性好，密封面间磨擦力小，寿命较长。　　
4、在开闭过程中密封面的摩擦力比闸阀小，耐磨。　　
5、通常只有一个密封面，制造工艺好，便于维修。
6、截止阀阀体的结构形式有直通式、直流式和直角式。
二、J41W美标不锈钢截止阀压力试验：

公称压力	强度试验		水密封试验		气密封试验
公称压力	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

三、J41W美标不锈钢截止阀制造标准：

设计与制造	结构长度	法兰尺寸	对焊连接尺寸	压力温度等级	试验与检验
API 600	ANSIB16.10	ANSIB16.***	ANSIB16.25	ANSIB16.34	API598

四、J41W美标不锈钢截止阀主要零件材料：

壳体	ASTM A216WCB								ASTMA351 CF8
闸板	WCB			CF8		CF8M		Monel	ASTMA351 CF8
阀杆	F6a			F304		F316		Monel	F304
闸板密封面	13Cr	13Cr	STL	304	STL	316	STL	Monel	304	304	STL
阀座密封面	13Cr	STL	STL	304	STL	316	STL	Monel	304	STL	STL
壳体	ASTM A351 CF3					ADTM A351 CF8M			ASTM A351 CF8
闸板	ASTM A351 CF3					ADTM A351 CF8M			ASTM A351 CF8
阀杆	F304L					F316			F316L
闸板密封面	304L			304L	STL	316	316	STL	316L	316L	STL
阀座密封面	304L			STL	STL	316	STL	STL	316L	STL	STL

五、J41W美标不锈钢截止阀尺寸J41H-150Lb：

ANSI Class150
NPS	2	21/2	3	4	5	6	8	10	12	14	16	18
L	203	216	241	292	356	406	495	622	398	787	914	978
H	368	387	411	455	455	540	650	800	940	1200	1270	1300
Do	200	200	250	250	300	350	450	450	500	600	600	700
