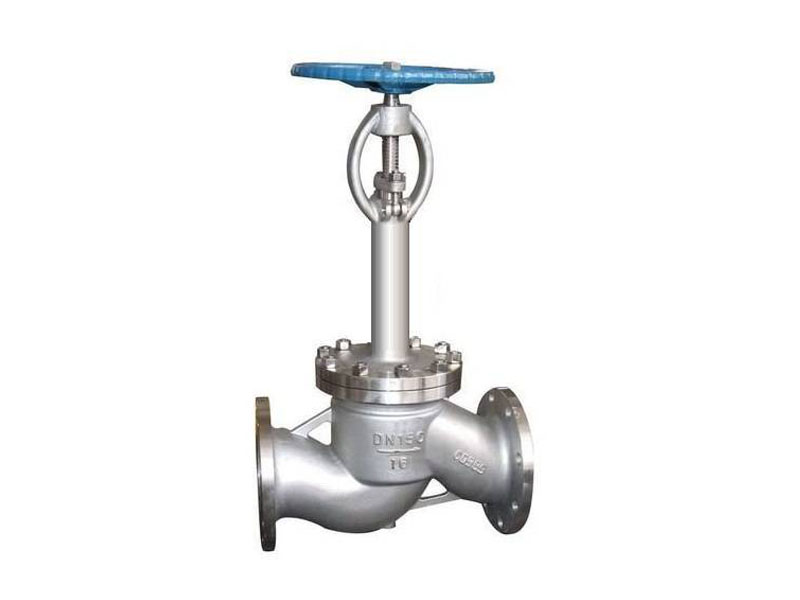

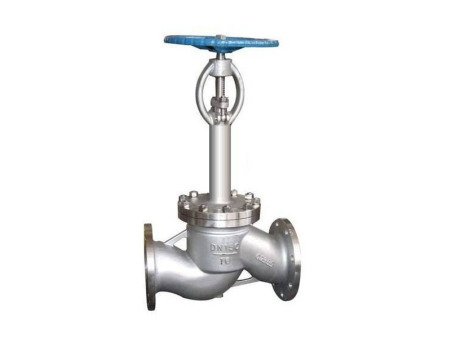

DJ41Y 不锈钢低温截止阀

价格：	价格面议
	更多信息
分享：

上一条： J641W-16P 不锈钢气动截止阀

下一条： J44W-16P 角式截止阀

关键词： DJ41Y 不锈钢低温截止阀不锈钢低温截止阀低温截止阀

产品介绍

一、DJ41Y低温截止阀主要概述：

低温截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。此类型专用截止阀门主要用于液氧（液氮、液氩）等低温液态介质系统上，具有开关灵活、密封可靠、耐压等特点。

二、DJ41Y低温截止阀工作原理：

在低温工作的材料要***其低温性能，主要是***其冷冲击强度。阀内件通过正确选材，使其具有足够的冷冲击强度，才能防止断裂。C和Cr的合金钢在低于－20℃时候很快失去抗冲击强度，所以使用温度分别限制在-30℃和-50℃。含Ni量为3.5%的镍钢可以使用到-100℃，含Ni量9%的镍钢可以使用到-196℃。奥氏体不锈钢、镍、蒙乃尔合金、哈氏合金、钛、铝合金及青铜可以使用到***的温度(-273℃)。

三、DJ41Y低温截止阀选用标准：

设计与制造	结构长度	浩兰尺寸	压力-温度	试验-检验
JB/T7749	GB12221	JB79	GB9131	JB/T9092

四、DJ41Y低温截止阀压力试验：

公称压力PN	1.6	2.5	4.0
强度试验	2.4	3.8	6.0
水密封试验	1.8	2.8	4.4
上密封试验	1.8	2.8	4.4
气密封试验	0.4-0.7

五、DJ41Y低温截止阀主要零件材料：

体盖板	阀杆	密封面	垫片	埴料	工作温度℃	适用介质
LCB	1Cr17Ni12	DTL/DTL	1Cr13/柔性石墨低温石棉	PTFE 浸四氟乙烯石棉绳柔性石墨	-46	丙烷/丙烯甲醇,乙烷煤气/液氨
LC1					-60
LC2					-73
LC3	1Cr18Ni9Ti				-101
LC4					-115
LC8					-196

六、DJ41Y低温截止阀主要外形尺寸：

公称通径	主要外形尺寸和连接尺寸							H
公称通径	L	D	D1	D2	b	Z-d	D0	-101℃	-196℃
PN16,PN25
50	230	160	125	100	16	4-18	240	480	520
65	290	180	145	120	18	4-18	280	505	525
80	310	195	160	135	20	8-18	280	550	590
100	350	215	180	155	20	8-18	320	575	615
125	400	245	210	185	22	8-18	360	620	660
150	480	280	240	210	24	8-23	400	650	730
200	600	335	295	265	26	12-23	400	850	930
250	730	405	355	320	30	12-25	450	986	1036
300	850	460	410	375	30	12-25	500	1125	1175
PN40
50	230	160	125	100	20	4-18	240	504	546
65	290	180	145	120	22	4-18	280	530	551
80	310	195	160	135	22	8-18	280	578	620
100	350	230	190	160	24	8-18	320	604	646
125	400	270	220	188	28	8-18	360	61	693
150	480	300	250	218	30	8-23	400	741	767
200	600	360	320	282	38	12-23	400	924	977
250	730	425	385	345	42	12-25	450	1035	1088
300	850	485	450	408	46	12-25	500	1181	1234
